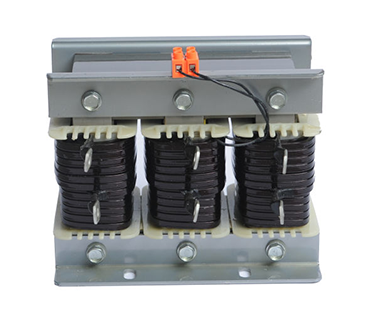

智能产品TNL系列低压滤波电抗器
一、产品概述
TNL电抗器的设计目的是应用于具有谐波的配电系统中，从而能提供安全可靠的功率因数补偿和谐波抑制。
这些经过特殊设计的电抗器与TNPC滤波电容器以串联方式工作。
二、技术参数：
系统额定电压 | 280V，480V、525V |
系统额定频率 | 50HZ |
额定功率 | 10~100kvar |
与之匹配的电容额定电压 | 280V、480V、525V |
调谐频率 | 134HZ(14%) 189HZ(7%) |
电感误差 | ±3% |
最大谐波过载 | 0.35In |
热保护 | 内置温控保护 |
绝缘等级 | F级（155oC） |
接线 | 铝母排 |
环境温度 | 40oC |
防护等级 | IP00 |
安装 | 柜内 |
采用标准 | IEC76，IEC289，EN60289 |

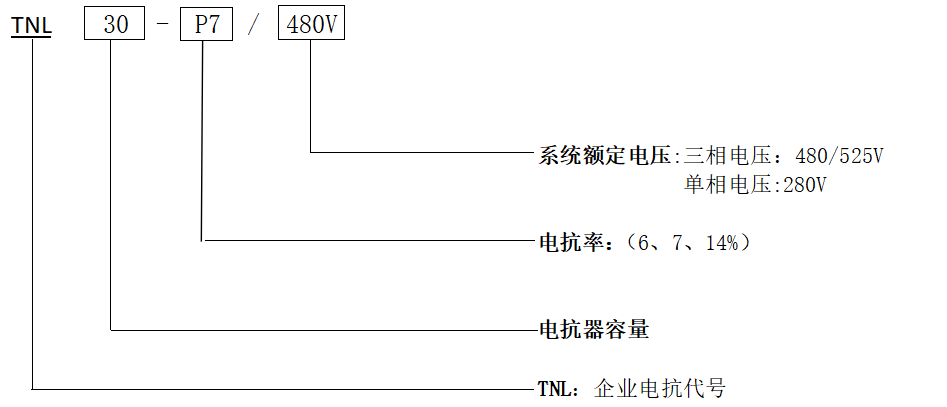

三、选型说明

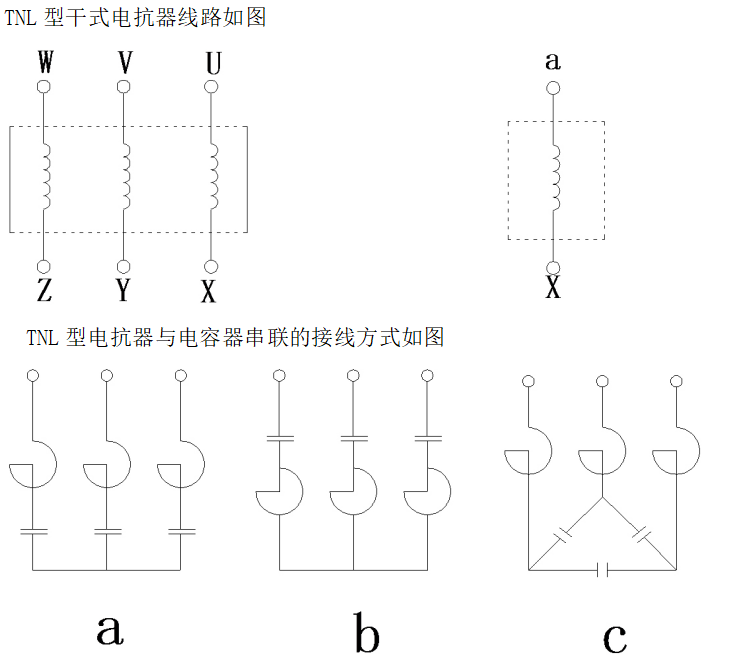

四、接线方式
