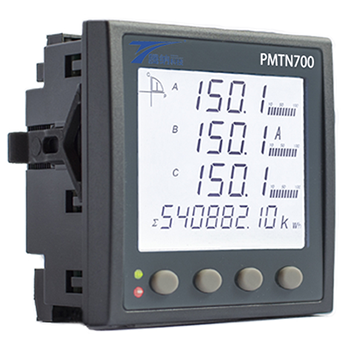

智能产品PMTN700多功能电力测控仪表
一、产品概述
PMTN700系列三相多功能表可与互感器、电量变送器等配套使用，对电网中的电流、电压进行测量，采用数字方式显示，具有精度高，隔离性强，性能稳定,抗振动等优点，可直接代替原有指针式仪表， 引用标准：GB/T 17215.322-2008《交流电测量设备 特殊要求 第22部分：静止式有功电能表(0.2S级和0.5S级)》
二、技术参数：
技术参数
| 指 标
| ||||
输入
| 标称值
| 电流1A、5A AC； 电压100V、220V、380V AC； | |||
过载
| 持续1.2倍，瞬时电流10倍/1秒（电流） 持续1.2倍，瞬时电压2倍/1秒（电压） | ||||
阻抗 | 电流端：≤0.1Ω | ||||
电压功耗 | <1VA（每相） | ||||
频率 | 45～65Hz | ||||
精度等级 | 0.5S级，0.2S级 | ||||
显示范围 | 0～9999 | ||||
电源
| 电压范围
| AC、DC，85～260V | |||
功耗
| <4VA | ||||
绝缘电阻 | ≥100MΩ | ||||
工频耐压 | 2KV/1min(交流有效值) 2KV/1min(RMS) | ||||
平均无故障时间 | ≥50000h | ||||
环境
| 温度 | 工作：－10～50℃ 贮存：－25～70℃ | |||
湿度 | ≤90%RH，不结露，无腐蚀性气体场所 | ||||
海拔 | ≤2000m | ||||
三、产品外形尺寸
仪表系列 | 仪表外形 | 面框尺寸 | 壳体尺寸 | 开孔尺寸 | 径深 * |
PMTN700系列 | 96方形 | 96×96 | 86.6×86.6 | 87×87 | 65 |

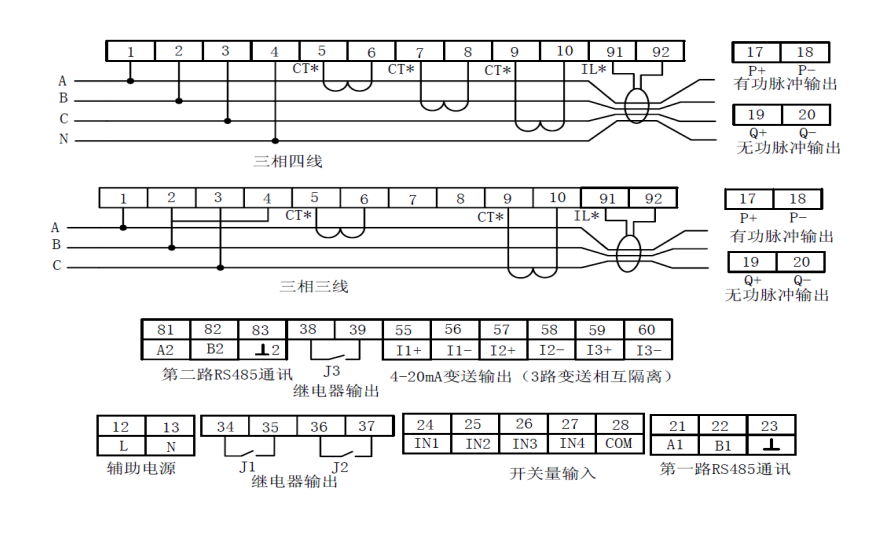

四、产品接线图
