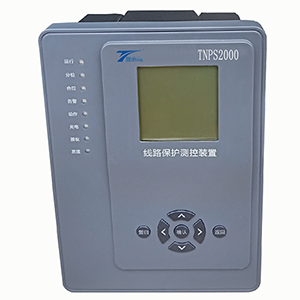

TNPS2000综合继电保护装置

发布时间：2019-09-03 20:58:52|浏览次数：291

一、产品概述

保护：三段式（速断、限时速断、定时限过流）电流保护（可选择方向）；三相一次重合闸（可选择检同期、检无压、非同期）；后加速；反时限过流保护（IEC三种标准曲线可选择）；过负荷保护；低周减载（可带低电流闭锁、低电压闭锁、滑差闭锁）；过电压保护；低电压保护；零序过流（两段）保护；零序过压保护；单相接地；PT断线； 控制回路断线告警。

保护出口：保护分、合闸独立出口。

信号出口：控制回路断线、预告、事故、装置故障信号独立出口。

遥控：遥控分、合闸独立出口。

遥调：各保护功能均可实现远方投入/退出；系统参数、保护定值可实现远方修改；信号可实现远方复归。

遥信：保护动作信息、PT断线告警、控制回路断线告警；10路独立开关量输入；开关量事件记录等可实现远方监视。

遥测：电流测量、电压测量、频率测量、相序测量、功率测量、功率因数测量、正向有功电度、正向无功电度、反向有功电度、反向无功电度，均可实现远方实时监视。

接线识别：可实时监视电压回路、保护电流回路及测量电流回路的相序和相位。

数据统计：断路器跳、合闸统计，包括总的跳闸次数、保护动作跳闸次数、手动跳闸次数、遥控跳闸次数；总的合闸次数、手动合闸次数、遥控合闸次数。

通信：两线标准RS485通信接口；标准的ModBUS RTU通讯协议。

二、技术参数：

（1）机械及工作环境条件

机箱结构尺寸：120（高）×207（宽）×130（深）mm

表面嵌入式安装，开孔尺寸：114（高）×202（宽）mm

储存、运输及安装允许的环境温度：-25～+70℃

工作环境温度：-10～+55℃

相对湿度：5%～95%

   大气压力：80～110Kpa

（2）电源

输入额定电压：DC/AC 220V/110V；DC48V  (定货注明)

输入允许偏差：80%～115%

输入允许中断时间：＜0.5S

输出纹波及噪声：1%或100mV

（3）额定参数

交流电流:5A或1A(定货注明)

交流电压：100V或100/√3V

频率：50Hz/60Hz(定货注明)

动作出口和信号出口输出触点负载：6A 250VAC/30VDC

（4）功率消耗

交流电流回路：当额定电流时，每相不大于0.5VA

交流电压回路：当额定电压时，每相不大于0.1VA

工作电源回路：当正常工作时，不大于4.5W；当保护动作时，不大于5.0W

（5）过载能力

交流电流回路：2倍额定电流，连续工作

10倍额定电流，允许工作10s

40倍冲击电流，允许工作1s

交流电压回路：1.2倍额定电压，连续工作

         1.4倍额定电压，允许工作10s

（6）精度

保护电流、电压元件：满量程误差≤±1.0%

测量电流、电压元件：满量程误差≤±0.5%

测量功率元件：误差≤±1.0%

频率偏差：≤±0.5%

瞬动时间：≤50ms

反时限时间：≤±5%

事件分辨率：≤2ms

（7）保护整定

电流整定：    范围：0.1～20In    步长：0.01A

时间整定：    范围：0～99.99S    步长：0.01S

电压整定：    范围：0.1～120V    步长：0.01V

频率整定：    范围：45～55Hz     步长：0.01Hz

滑差整定：    范围：0.1～10Hz/S   步长：0.01Hz/S

（8）重合闸整定

重合闸一次脉冲充电时间：15S

重合闸向量差：0～30V          步长：0.01V

重合闸时间：整定范围为0.1～10s   步长：0.01s

（9）绝缘性能、介质强度、冲击电压、机械性能（振动、冲击、碰撞）

均符合DL478-2001的要求。

（10）抗干扰

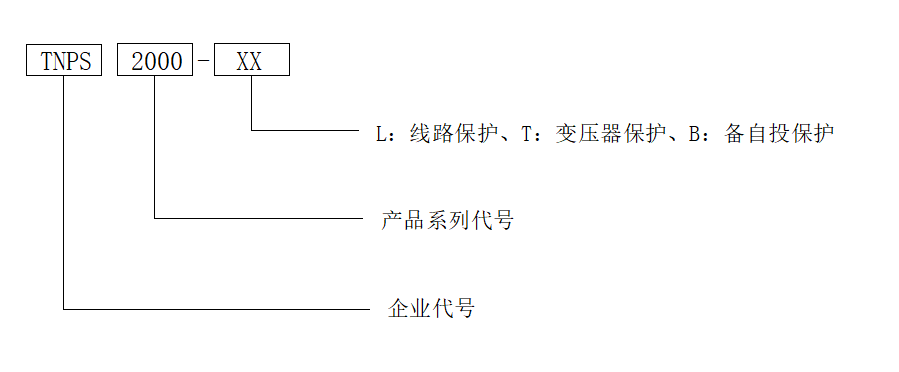

三、选型说明

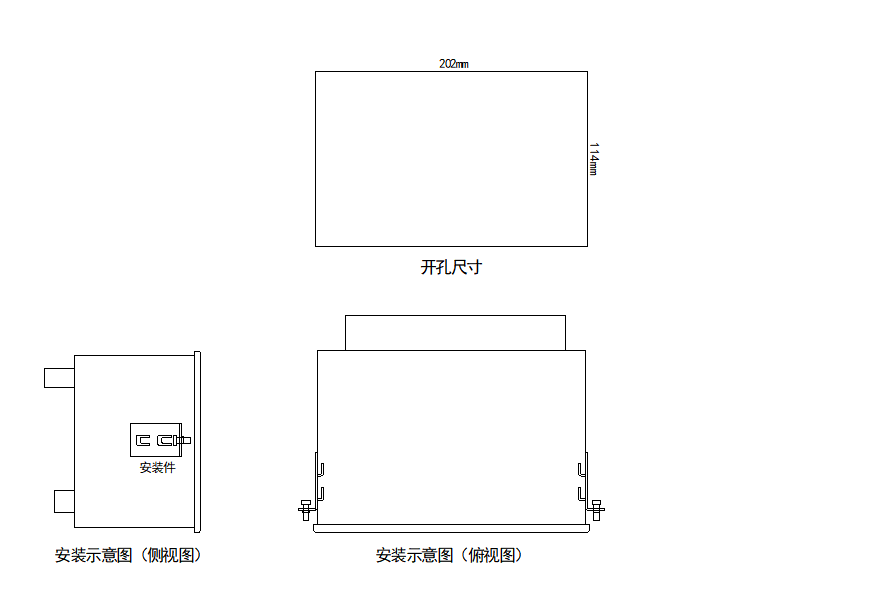

四、产品安装尺寸

TNPS2000电力自动化系列微机保护测控装置统一尺寸，采用表面嵌入式安装，且随机配带安装固定件（四只），安装时只需

开一方孔，开孔尺寸：202（宽）×114（高），且由于装置重量轻，安装无需托架或支撑架。
