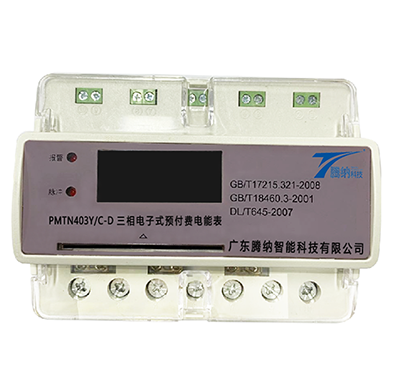

PMTN400系列预付费导轨表

发布时间：2020-03-02 21:09:52|浏览次数：199

一、产品概述

PMTN400系列预付费导轨表(下称电表)采用微电子技术计量电能，符合GB/T17215.321-2008《1级和2级静止式交流有功电能表》,GB/T18460.3-2001《IC卡预付费售电系统第3部分：预付费电度表》和DL/T 645—2007《多功能电能表通信规约》标准,电表采用全屏蔽、全密封结构，用先进的单片机处理系统进行数据的采集、处理和保存，具有良好的抗电磁干扰、低自耗节电、高精度不需校表、防窃电、高过载、长寿命的特点。

主要特点：应用计算机管理，先购电后用电；在额定电流范围内能限制最大使用功率；一卡一表，专卡专用，失卡不失电，补卡再用；电卡能双向传递数据，能自动断电告警用户购电；电量为零时，自动拉闸断电；并具有一定的防窃电软件设计。电表具有远程通讯充值，拉合闸控制功能等。

二、产品技术参数

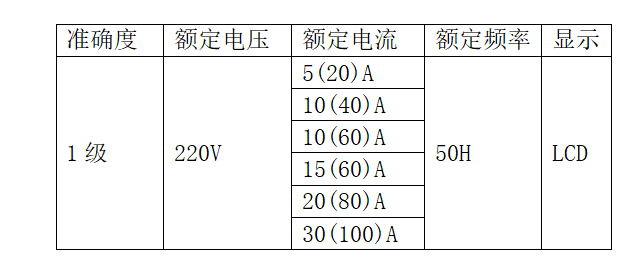

2.1,规格:

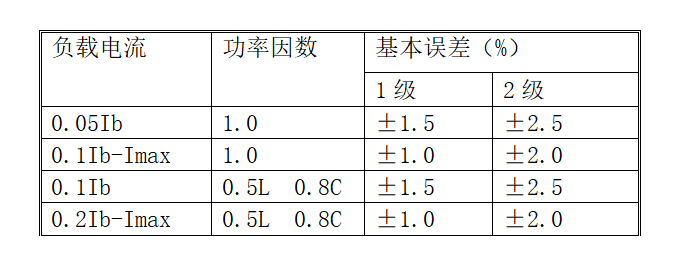

2.2,基本误差:( 注：Ib为标定电流，Imax为额定最大电流)

2.3,起动:在额定电压、额定频率、功率因数为1.0条件下,1级表为0.4%Ib时,电表能起动和正常计量。

2.4, 潜动:电表具有防潜动逻辑电路。电压回路加1.15倍的额定电压，电流线路中无电流时，仪表的测试输出不应产生多于一个的脉冲。

2.5,功耗:≦2W、10VA。

2.6，工作电压范围:规定工作电压：0.9～1.1参比电压，极限工作电压：0.0～1.15参比电压。

2.7，温度范围:规定工作温度：-25℃～+55℃，极限工作温度：-40℃～+70℃。

2.8，湿度范围：年平均相对湿度<75％。

2.9，安全性能：产品符合GB/T 17215.321-2008规定的关于安全指标的要求。

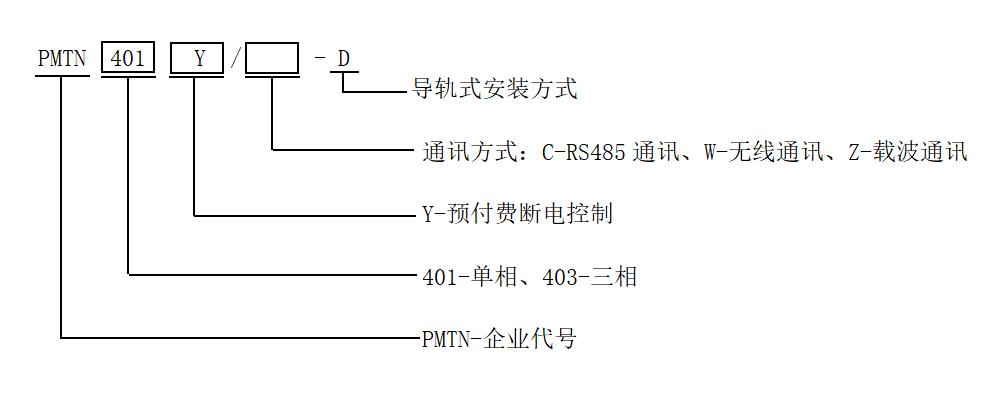

三、选型说明

四、产品接线图(以实际端盖上的接线图为准)

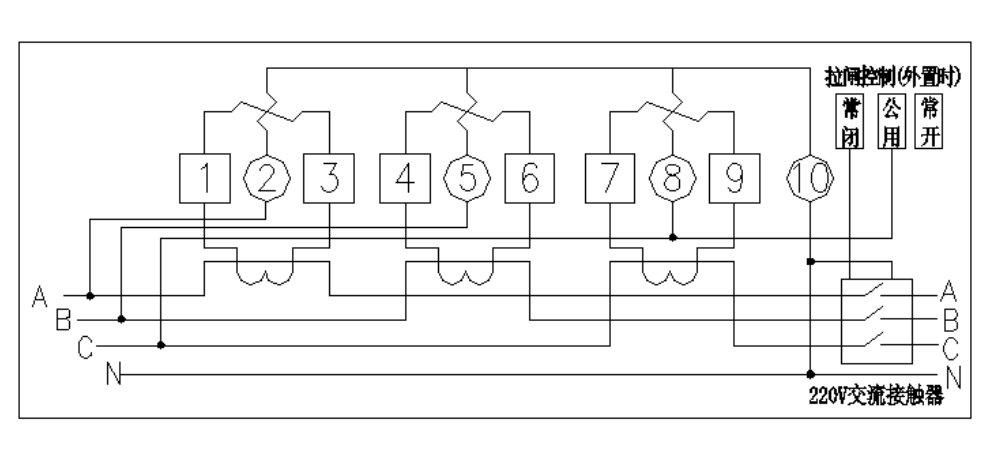

   三相四线,电流互感式(电压3×220/380V,电流3×1.5 (6)A)：

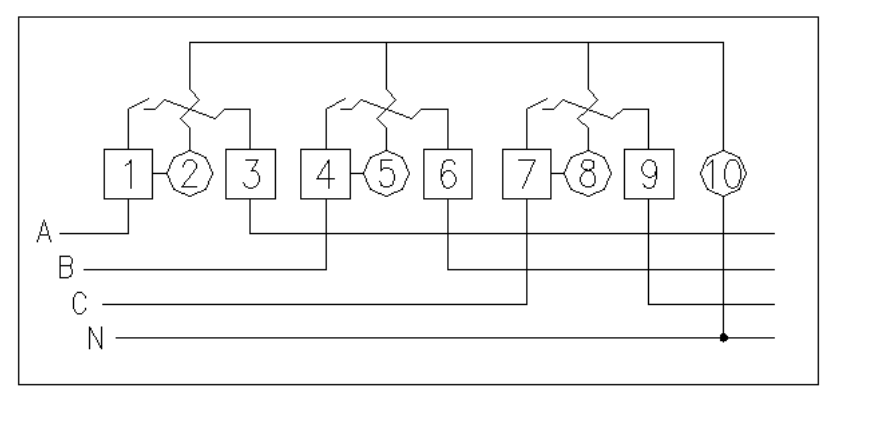

    三相四线,直接式(电压3×220/380V,电流≥3×2.5(10)A)：
